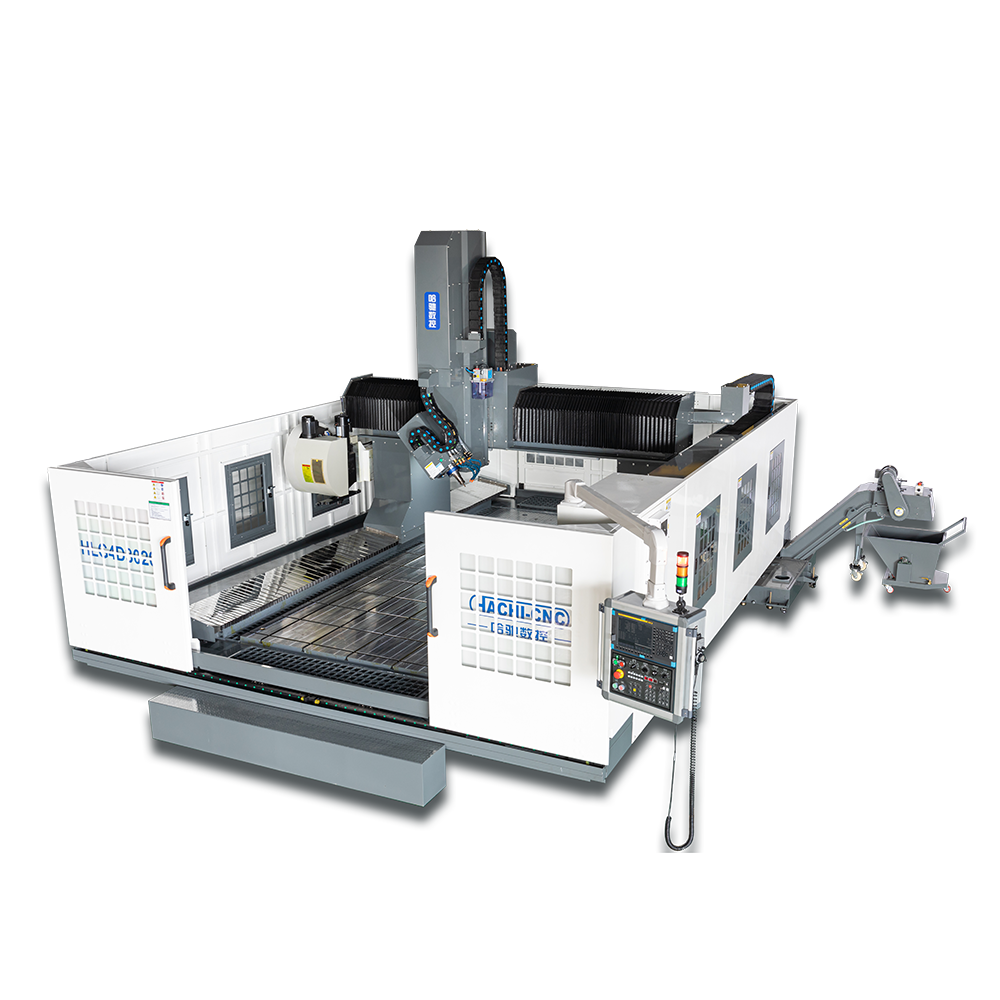

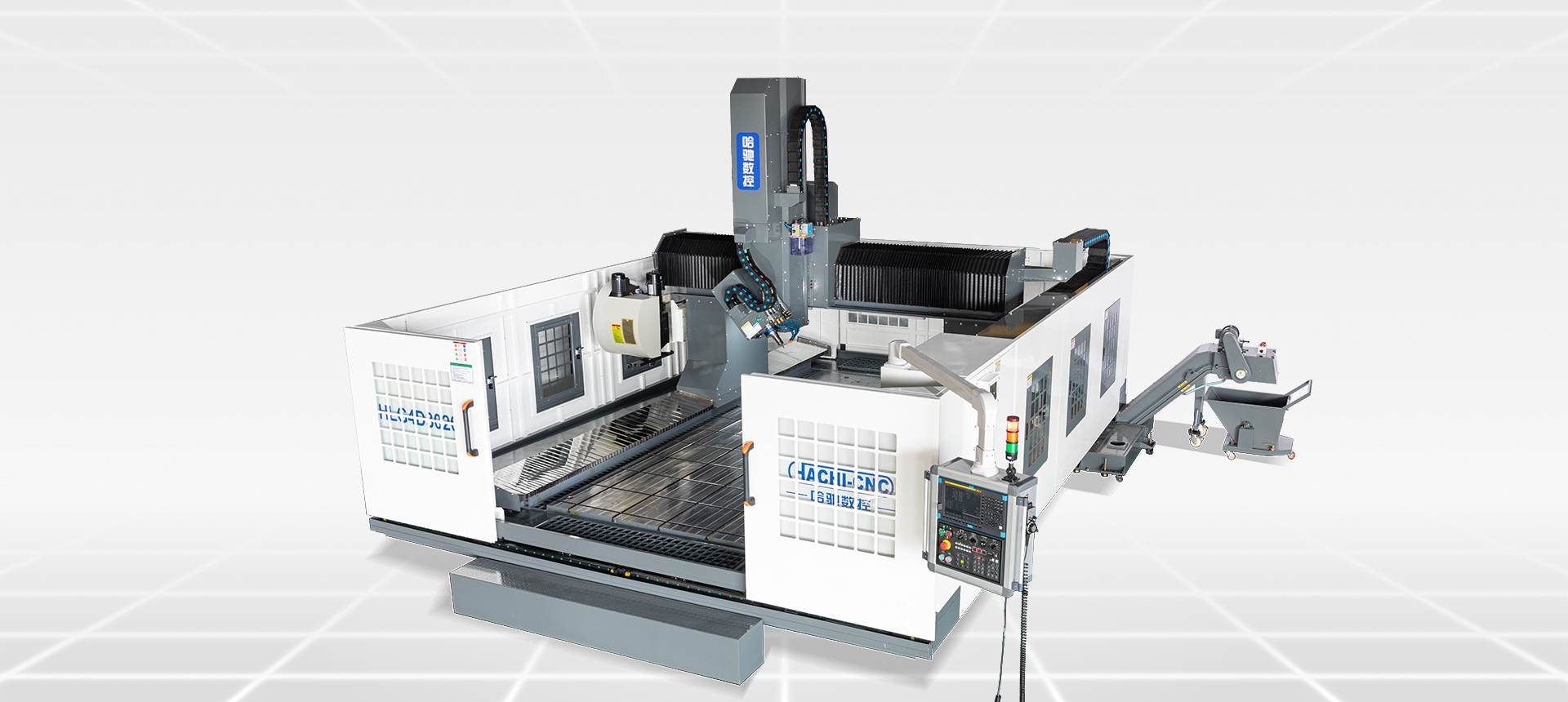

四軸龍門加工中心(HLG4D系列)
HLG4D
產品展示/下載
產品參數
  • 設備介紹:本機器是一臺集鉆孔、攻牙、銑削為一體的CNC四軸龍門加工中心,適用于各種鋼、鋁、銅等金屬與非金屬的加工。

  • 配置簡介:采用直徑150/155mm的BBT40電主軸,進口高端專用數控系統,配有自動排屑機。

  • 應用領域:廣泛應用于航天工業、汽車配件(汽車保險杠、新能源汽車電池托盤、板材類加工、軌道交通等,以及各種異形曲面工件加工。

  • 特點概述:擁有B軸旋轉功能,旋轉角度±90°,加工精度高。


HLG4D 系列參數 HLG4D Series Technical Parameter Table

項目單位參數
行程X軸mm3000
Y軸mm2000
Z軸mm800
主軸鼻端到工作臺端面距離mm100
移動移速度X/Y/Zm/min505030
切削進給mm/min150001500015000
精度定位精度(全程)X/Y/Zmm0.030.030.02
重復定位精度X/Y/Zm/min±0.03/500±0.03/500±0.02/500
B軸分割精度sec10
重復精度sec4
旋轉角度
±90°
電主軸主軸旋轉rpm16000/20000
主軸錐孔
BBT40標準錐度
主軸功率KW16/11
伺服功率三軸伺服馬達X/Y/Z
KW3.0+3.03.03.0

項目單位參數
刀庫刀庫形式
圓盤式
刀柄規格
BBT40
刀具數量24
換到時間(刀對刀)sec1.8s
拉釘形式
45°
潤滑冷卻潤滑系統
自動導軌油潤滑裝置
冷卻系統
噴水+噴霧切削冷卻系統
動力電力KVA40(380V、50HZ)
氣源Mpa0.6-0.9
機械規格操作系統
FANUC/MITSUBISHI
機床高度(Z軸正極限)mm約3800
機床寬度(Y軸正極限)mm約4600+1300
整機長度mm小于0.5G
占地面積mm26200+700*4600+1300
整機重量KG約14500


×
